Stereo-Radio Tuner

 Geschichte:

Entstanden ist das ganze eigentlich um das Jahr 1982 herum während einer Kaffepause mit meinen Kollegen. Auf dem DDR-Markt erschienen die tollsten HiFi-Geräte, Tuner und Verstärker in Kombination oder als Einzelgeräte und das alles mit elektronischen Schaltkreisen aus DDR-Produktion - alle erhältlich in den Amateurläden für Bastlerbedarf. Und da habe ich gesagt: "So etwas baue ich mir". Skepsis meiner Kollegen - übrigens auch alles Elektroniker, aber Verheiratet- ich ledig. Das war ein unbeschreiblicher Vorteil für mich bei mir war die DDR-Mark noch eine Mark Wert, d.h. bei meinen verheirateten Kollegen nur noch "50 Pfennig". Als gelernter Werkzeugmacher und Elektronikfacharbeiter mit Zugang zu Dreh-, Fräß- und Gravurmaschienen und Leiterplattenlabor wäre das doch ein Unding, wenn man das nicht schafft. Schade, dass wir nicht über das Ergebnis gewettet haben. Aber als dann irgendwann der Tuner auf meinem Arbeitplatz auf dem Verstärker stand - waren alle überzeugt.
Das Holzgehäuse, den Tuner Typ 5 Si (130,- DDR-Mark), die Programmspeicherplatine, und das Poti mit Getriebe für den Abgriff der Abstimmspannung habe ich im Amateurladen in Halle entdeckt. In diesem Laden habe ich ein halbes Vermögen gelassen, dort gab es fast alles. Hier war ich immer beim Aufenthalt von meiner Zugreise mit meinem Bruder Ullrich (06.09.1951-01.12.2018) von Berlin in meine Heimatstadt Heilbad Heiligenstadt/E. 1 Stunde 15 Minuten Aufenthalt. Diese Zeit hat gereicht, um vom Bahnhof in die Fußgängerzone - in ein Hotel zum Frühstücken - zum Amateurladen und wieder zurück zum Bahnhof. Bedingung war , der Zug aus Berlin nach Halle/Sa mußte pünktlich sein, wenn nicht, war der Eilzug nach Heiligenstadt weg und der Bummelzug kam 4 Stunden später an.
Einkaufen im Amateurladen in Halle/Sa war Pflicht !
Den Rest - Trafos ausgenommen - alles in Eigenbau ! Das bedeutet Schaltungen abgekupfert, in der Regel die Messschaltung verwendeter analoger integrierter Schaltkreise, Druckstöcke für Platine entworfen, Leiterplatte geätzt, gebohrt, bestückt und geprüft und zu einer Einheit zusammengebaut. Das war eigentlich nicht das Problem, denn alles mußte ja in das Holzgehäuse passen, passte auch irgendwann. Beim Verstärker war es anders herum - erst der Vestärker, dann das Gehäuse. Beim Tuner war es umgekehrt. Man könnte auch sagen: "Was war zuerst da, das Huhn oder das Ei". In diesem Fall es das Gehäuse und der AM/FM-Empfänger mußte rein
Das größte Problem war die Berechnung des Durchmessers des Skalenzugseilrades für den AM Drehko - weil der Drehko eine halbe Umdrehung macht, während das Poti für den Abgriff der Abstimmspannung 7 Umdrehungen macht. Dieses Problem wurde nach mehreren Versuchen gelöst.

An dieser Stelle fällt mir ein Witz aus DDR-Zeiten ein:
Frage: Kennst Du den Unterschied zwischen Marx und Murx - Nein ?
Antwort: Das Eine ist die Theorie und das Andere ist die Praxis
Und genau so war es mit der Berechnung des Skalenrades für den AM-Drehko - mal im Durchmesser zu klein und mal zu groß.

Ich habe fertig - hier das Ergebnis: Eine kleine Bauanleitung ist entstanden, mit Stand: 13.01.2021.

Übrigens:

Das Ergebnis war, wenn das so einfach ist sagten meine Kollegen, dann kann man doch ein UKW-Autoradio billig bauen - es wurden ca. 8-10. Allerdings Mono. Bestückt mit Tuner Typ 3 Si, FM-ZF-Verstärker A225D und NF-Verstärker A210K. Drehkoantrie über Planetengetriebe Übersetzung 1:7.
Und da war wieder das Problem mit dem Huhn und dem Ei. In diesem Fall: Ausschnitt im Cockpit DDR-Auto vorhanden - (Trabbi / Wartburg, für Lada/Shigulli gab es Konsolen unter der Hand) - Radio muß reinpassen! Es hat eine Weile gedauert, aber die Lösung hat geklappt. Und für die Trabbi's mußte ein Transferter von 6V auf 12V her.

Die Dinger haben immer zuverlässig entsprechend den Empfangsbedingungen in der DDR funktioniert. Bis die Wende kam. Denn danach war das Auto nichts mehr Wert ! Und vieles Andere auch nicht.

Diese kleine Emminiszenz mußte sein.

Aber immer daran denken -

"Und ist die Arbeit uns gelungen - bestimmt verträgt Sie Änderungen" !!!

AM/FM-Tuner tuner und verstaerker

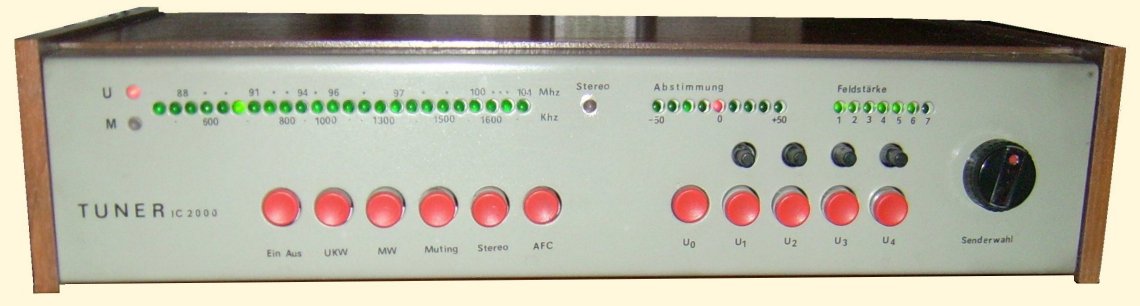

Frontansicht AM/FM-Tuner

Bedienelemente und Anzeigen:
- 24 grüne LED's als elektronische Skala,
- LED (rot) für Stereoanzeige,
- 9 LED's für Abstimmungsanzeige,
- 7 grüne LED's zur Feldstärkeanzeige,
- 5 Tasten: U0-U4,
- Muting-, AFC- und Stereotaste
- (U1-U4 für 4 programmierbare Sender),
- darüber die 4 Programmierregler
- Bedienrad Senderwahl für U0.

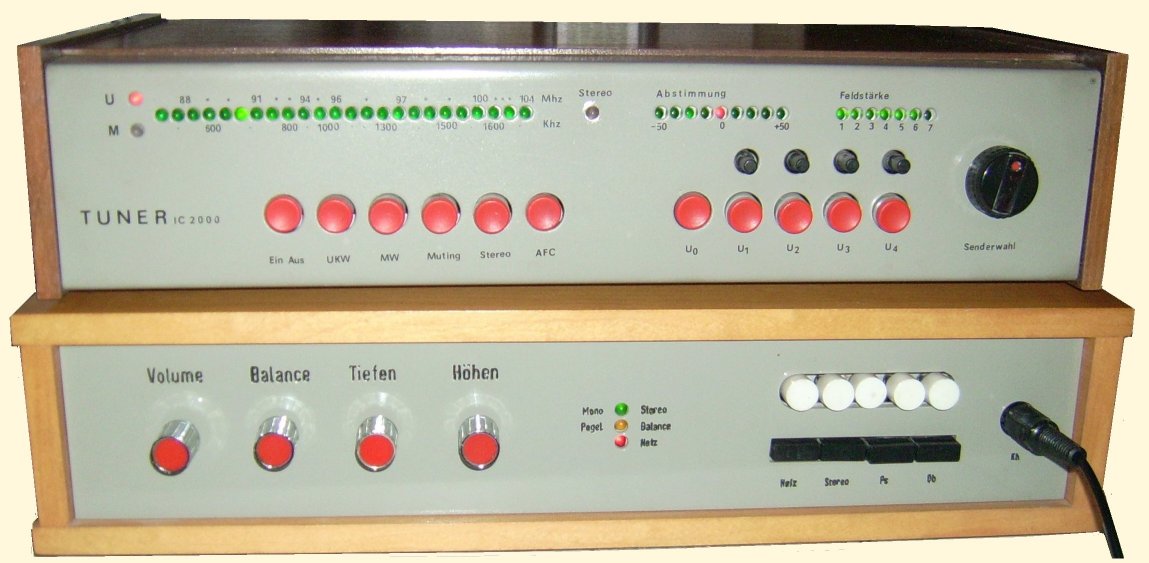

 Frontansicht AM/FM-Tuner und Verstärker 2x12W

Verstärker Bedienelemente und Anzeigen:
- Regler für:
- Lautstärke, Balance,
- Tiefen und Höhen,
- Anzeige Mono/Stereo (grün),
- Pegel/Balance (gelb),
- Netz Ein (rot),
- Tastensatz oben:
- für Eingangssignalwahl,
- Tastensatz unten:
- Netztaste,
- Mono/Stereo-Umschaltung,
- Ps: Taste für Lautstärkebeeinflussung,
- Db: Dämpfungstaste
tuner-front tuner-Innenansicht

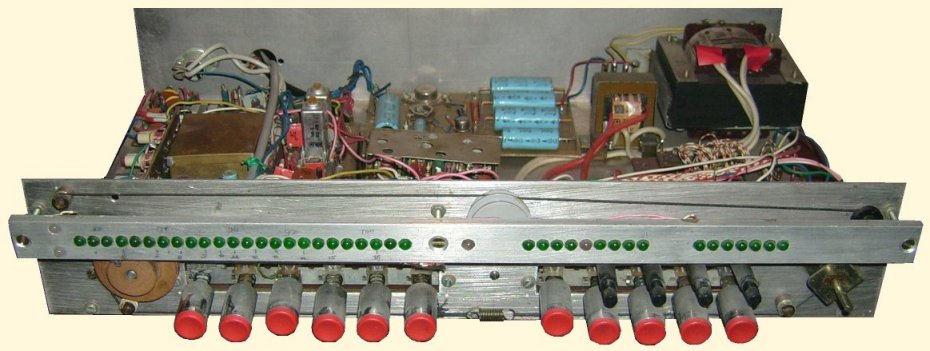

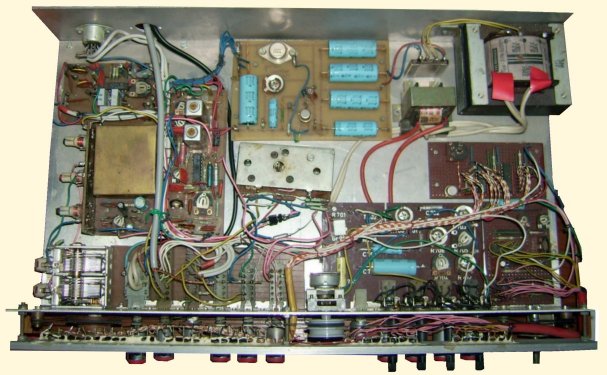

Frontansicht ohne Abdeckung pur und so sieht das ganze von innen aus
tuner-heft 3 a290d tuner-heft 5 a244d
RFT Applikation A290D Heft 3 RFT Applikation A244D Heft 5
AM-IC-A244D IC-A277D
Ansicht A244D AM-Emfänger-IC Ansicht A277D LED-Ansteuer-IC
FM-ZF-Verstaärker PLL-Stereodecoder

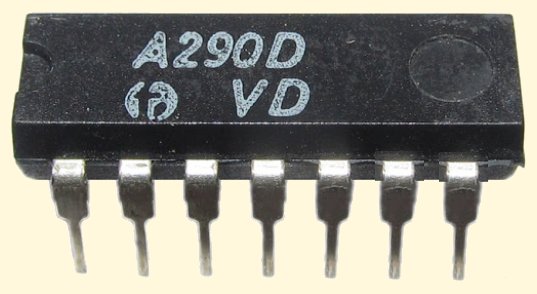

Ansicht A225D FM-ZF-Verstärker-IC Ansicht A290D PLL-Stereodecoder-IC
UKW-Tuner Typ-5/Si pl-typ5-si.jpg

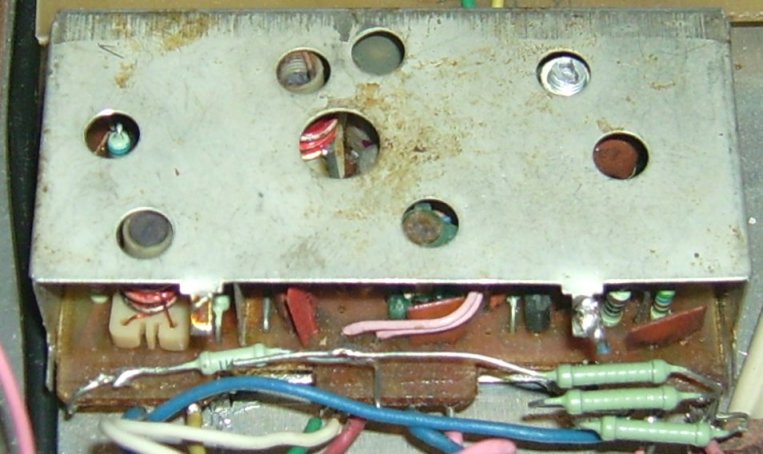

Schaltplan mit UKW-Tuner Typ-5/Si Baugruppe UKW-Tuner Typ 5 / Si (für 130,- DDR-Mark im Amateurladen in Halle erstanden)
sp-zf-a225d.jpg pl-fm-zf-a225d.jpg

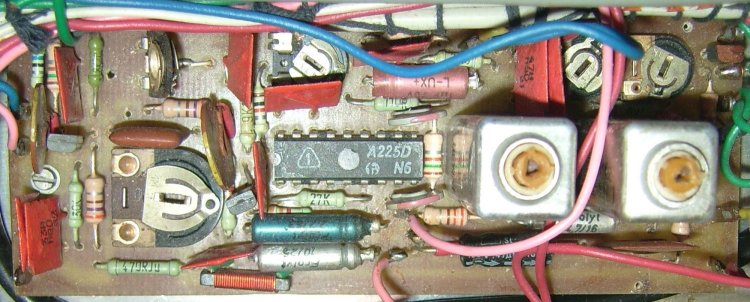

Schaltplan FM-ZF-Verstärker mit A225D Platine FM-ZF-Verstärker mit A255D
Baustelle pl-decoder-a290d.jpg

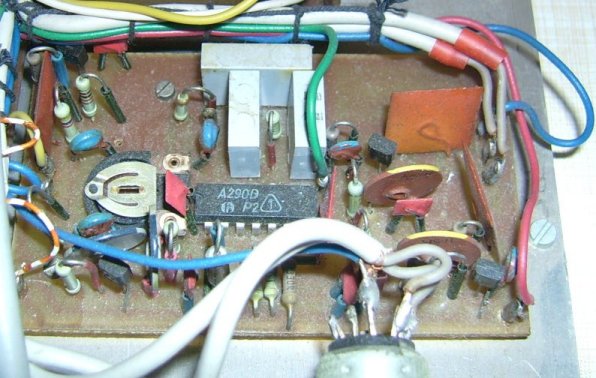

Schaltplan Stereodekoder A290D Platine: Stereodecoder mit A290D
Baustelle am-rx-a244d.jpg

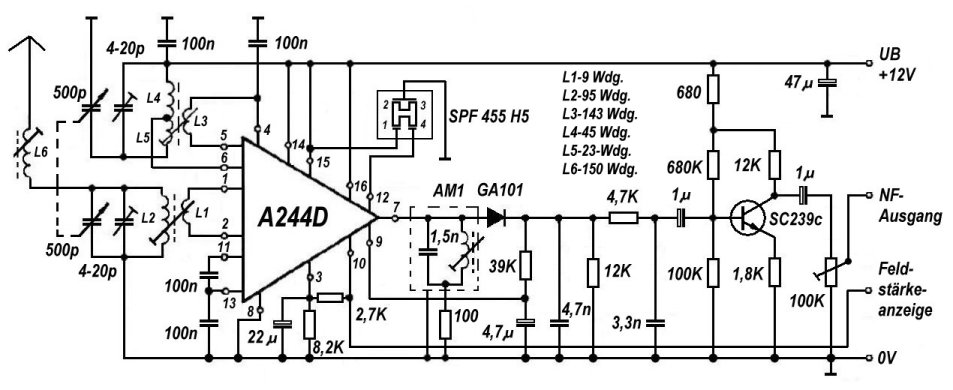

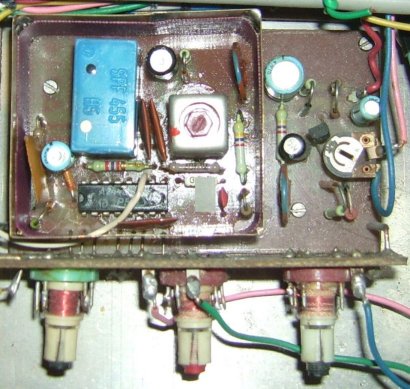

Schaltplan AM-Empfangsteil mit AM-Emfänger A244D Platine AM-Empfangsteil mit A244D (Abschirmung offen)
tuner-am-teil.jpg pl-abstimmung-feldstaerke.jpg

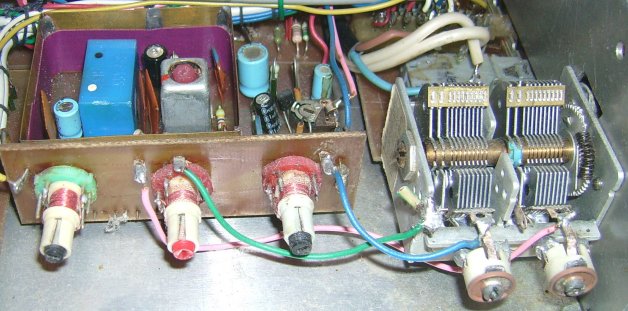

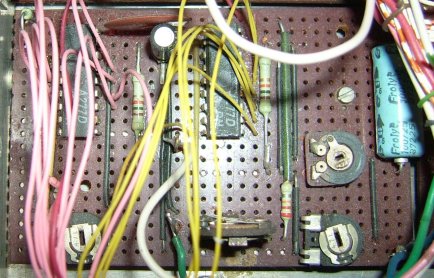

Detail Platine AM-RX: Vor-, Misch- und Oszillatorstufe und Drehko Platine Feldstärke- und Senderfeineinstellungsanzeige
Baustelle Baustelle

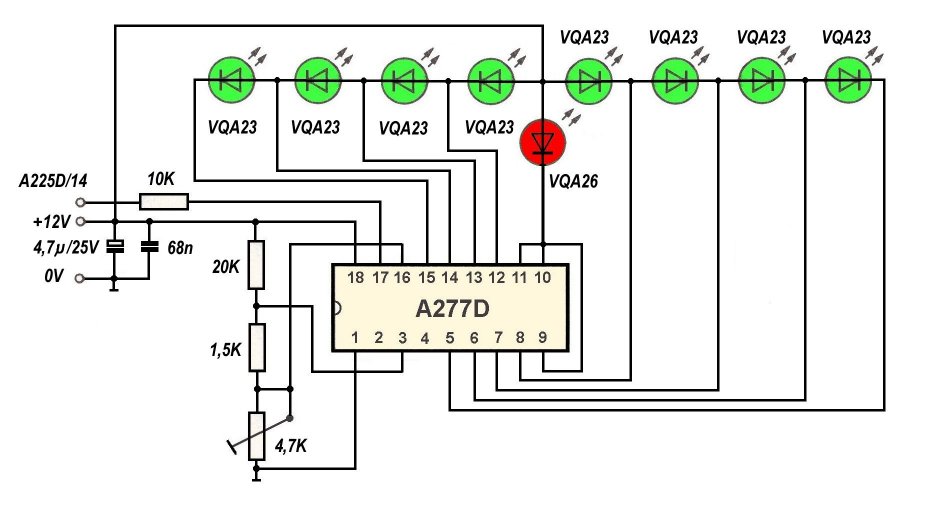

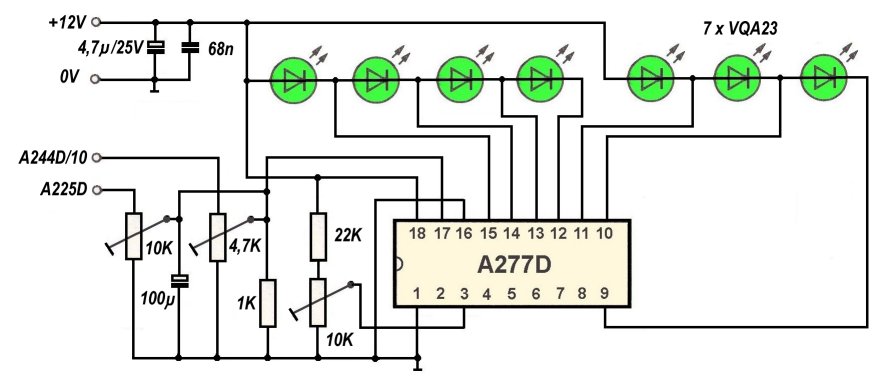

Schaltplan Feldstärkeanzeige mit A277D Schaltplan Senderfeineinstellungsanzeige mit A277D
sp-skalenanzeige.jpg pl-skalenanzeige.jpg

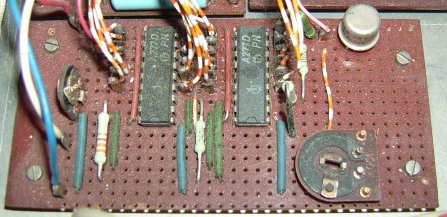

Schaltplan elektronische Skalenanzeige mit 2 x A277D in Punktschaltung kaskadiert Platine elektronische Skalenanzeige mit 2 x A277D in Punktschaltung kaskadiert bestückt auf Lochrasterplatte
Baustelle sp-programm.jpg

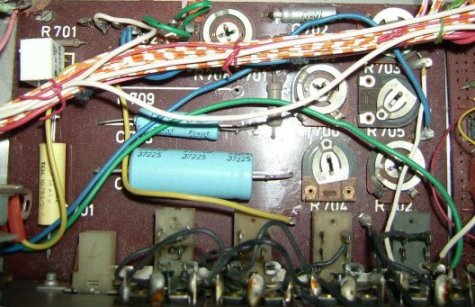

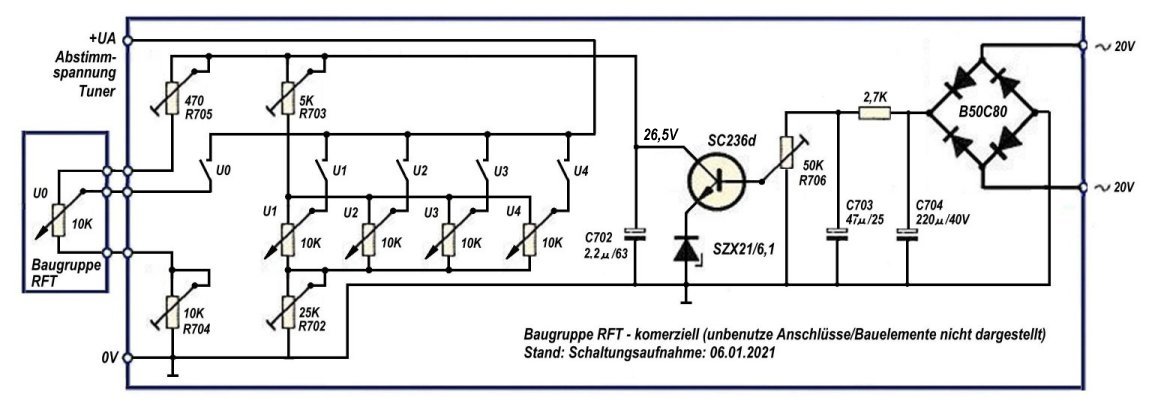

Schaltplan Senderprogrammiereinheit Platine Senderprogrammiereinheit für 4 frei wählbare UKW-Sender
tuner-sp-netzteil pl-netzteil.jpg

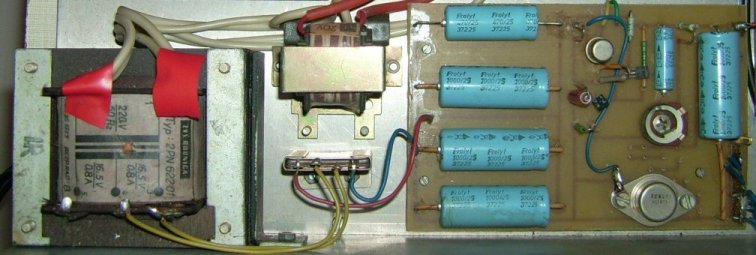

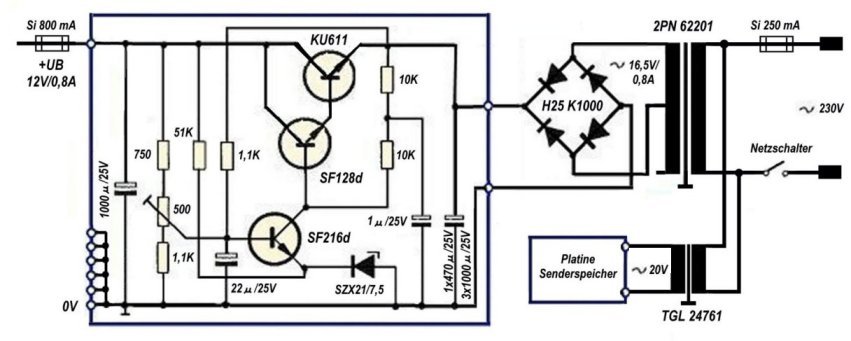

Schaltplan Netzteil 12V/0,8A mit Trafo für Abstimmungsspannung Platine Netzteil 12V/0,8A mit Trafo für Abstimmspannungserzeugung
Baustelle prost.jpg

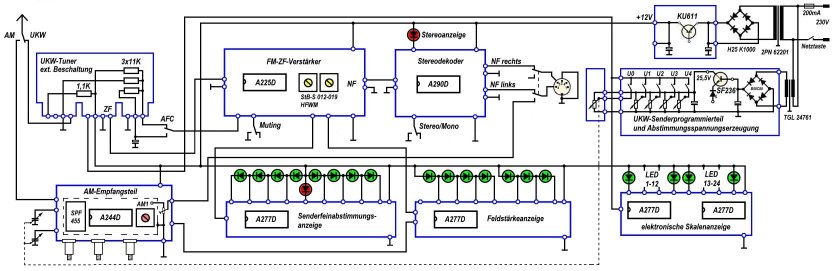

Blockschaltbild AM/FM-Tuner (wenn man alle vorgestellten Module nach diesem Bild zusammen schaltet, müsste es funktionieren.) Ich habe nach 14 Tagen fertig ! Und gönne mir jetzt einen ordentlichen Schluck. 13.01.2021.

zum herunterladen


Datei KByte Inhalt
blockschaltbild.pdf 1260 Blockschaltbild AM/FM-Tuner
sp-typ5-si.pdf 615 Schaltplan UKW-Tuner Typ 5/Si
sp-zf-a225d.pdf 918 Schaltplan FM-ZF-Verstärker mit A225D
sp-stereodekoder-a290d.pdf 874xxx Schaltplan UKW-Stereodecoder mit A290D
sp-am-rx-a244d.pdf 719 Schaltplan AM-Emfänger mit A244D
sp-netzteil.pdf 444 Schaltplan Netzteil 12V/0,8A mit Trafo für Abstimmspannungserzeugung
sp-skalenanzeige.pdf 660 Schaltplan elektronische Skalenanzeige mit 2 x A277D in Punktschaltung kaskadiert
sp-feinabstimmung.pdf 885 Schaltplan Senderfeinstimmungsanzeige mit A277D
sp-programm.pdf 561 Schaltplan Programmiereinheit für 4 UKW-Sender
sp-feldstaerke.pdf 687 Schaltplan Feldstärkeanzeige
