Schaltregler 0,1V - 24V / 250mA - 2,5A

Geschichte:

Jeder Elektronikamateur braucht eine ordentliche Spannungsversorgung für Testarbeiten. Also mußte so ein Ding her. Im Amateurladen in Halle/Sa. fand ich die Bauanleitung für einen Schaltregler von 0,1V - 24V / 250mA - 2,5A (p.s.: am Ende waren es 30V das Instrument für die Spannungsanzeige "hängt dann am Anschlag" - aber 30V braucht man auch selten, sodaß, das Intrument nicht zu sehr belastet wird). Inhalt der Bauanleitung war die Beschreibung - netzteil-rft-bauanleitung.pdf - und die Platine. Den Trafo für 24V AC/3A und alle anderen verwendeten Bauelemente mußte man sich selbst besorgen - natürlich in Halle/Sa. Für ein Volk von Jägern und Sammlern kein Problem. Ein Problem gab es doch, das war die Speicherdrossel L3. Nachdem der passende Kern gefunden war, mußte man nur noch wickeln. Nachdem alle Bauteile zusammen waren wurde das Gehäuse konzipert und zusammengebaut. Das Ergebnis zeigen die folgenden Bilder. Doch halt ! Auf den Bildern ist eine Anzeige (Drehschalter) für die Vorwahl der maximalen Einstellung der Stromstärke zu sehen. Das war der Wunsch des Vaters der Gedanken, habe ich bis heute nicht gebraucht, denn die Einstellungsmöglichkeit für die Strombegrenzung der Entwickler war in meiner Praxis vollkommen ausreichend. Der Drehschalter blieb also Jungfäulich - bis heute dem 23.1.2021 - also 36 Jahre danach. Übrigens die Lackierung der Gehäuseabdeckung wurde genauso wie die Lackierung der Leuchttürme und die AC1-Abdeckung usw. in meiner Herdbackröhre eingebrannt. So etwas konnte sich nur ein Junggeselle "leisten".



netzteil-front netzteil-sp

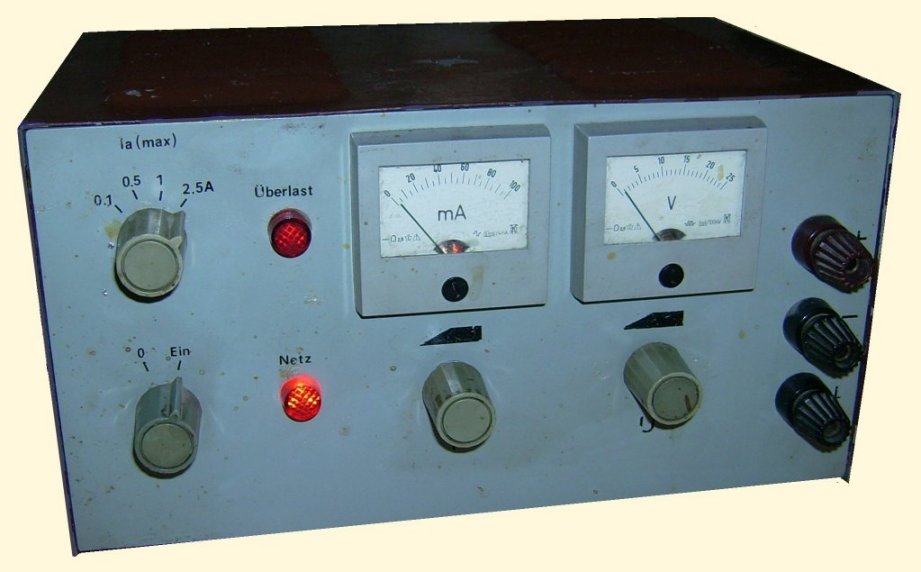

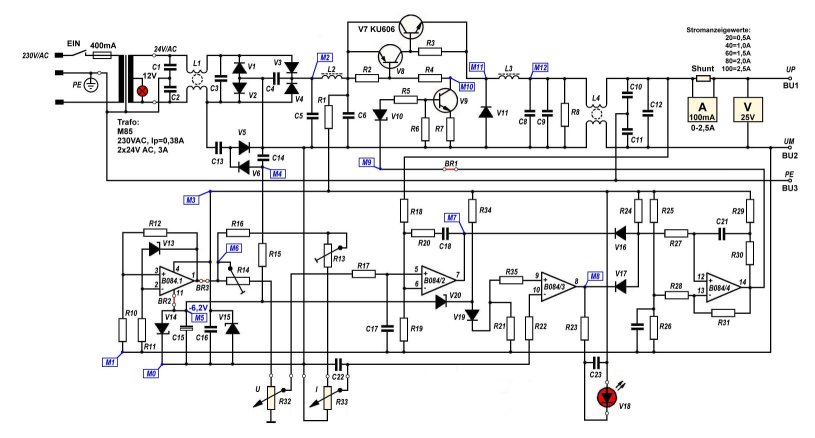

Frontansicht Schaltregler 24V/2,5A Schaltplan Schaltregler 24V/2,5A
netzteil-platine-1 netzteil-platine-2

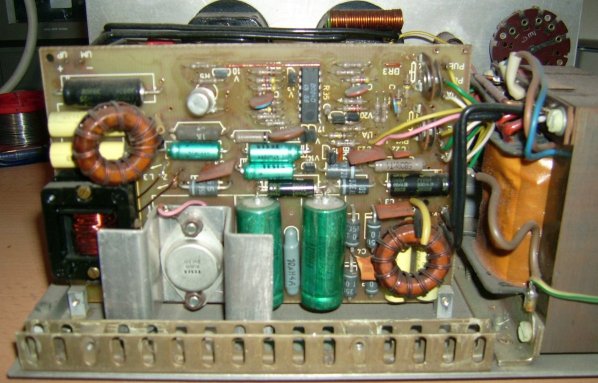

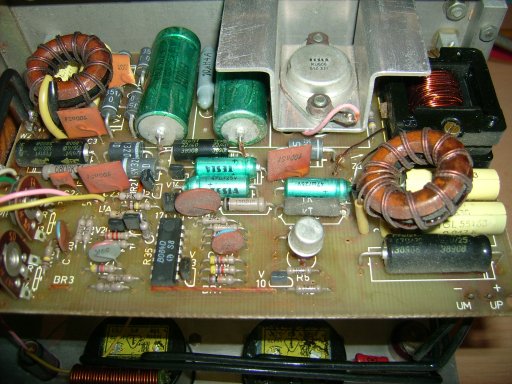

Platine und Trafo Schaltregler 24V/2,5A Platine Detail Schaltregler 24V/2,5A
netzteil-planetengetriebe netzteil-shunt

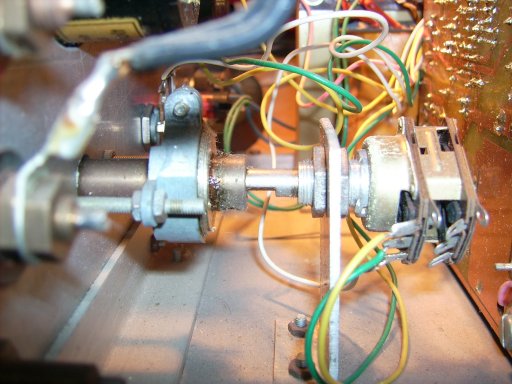

Planetengetriebe Übersetzung 7:1

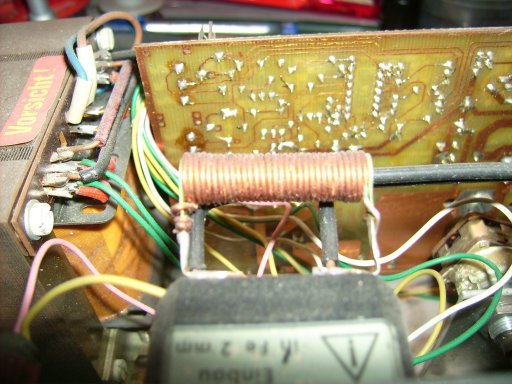

für Spannungseinstellregler		 Shunt für Meßbereichserweiterung 100mA Meßgerät
für Stromanzeige von 0-2,5A

zum herunterladen


Datei KByte Inhalt
netzteil-rft-bauanleitung 2180 Bauanleitung Schaltregler für 0,1V bis 24V, 250mA bis 2,5A nach RFT
Platine- und Schaltungs-Entwickler: VEB Kontaktbauelemente und Spezialmaschinenbau Gornsdorf DDR c 1985
erstanden im Amateurladen in Halle/Sa (Platine, Trafo)
netzteil-sp 985 Schaltplan Schaltregler für 0,1V bis 24V, 250mA bis 2,5A nach RFT digitalisiert
