8-Kanal-Logikanalysator für den Amateurcomputer AC-1

 Geschichte:

Diesen Logikanalysator habe ich mir damals gebaut um Fehler in digitalen Schaltungen - auch am AC1 - aufzustöbern. Leider habe ich keine Fotos mehr und das Gerät selbst existiert auch nicht mehr. Es ist anderen Bastelprojekten zum Opfer gefallen. Ich habe das alles auf einer Universalleiterplatte handverdrahtet und in ein PVC-Gehäuse ca. 215x130x75mm von CONRAD-Elektronik "gestopft". Im Funkamateurartikel 2/1992 ist das Ganze redaktionell aufgemotzt worden. Vielleicht ist das mal produziert worden - ich muß das recherchieren. Auf anraten des Funkamateur habe ich dann noch die externe Speicherung - damals das Kassettentonband - eingearbeitet und im Funkamateur 8/1992 Veröffentlicht . Alles was ich noch zu diesem Logikanalysator gefunden habe steht zum Download bereit.

Um die *.bin - Dateien öffnen zu können benötigt man den AC1-Emulator JKCEMU-0.9. Damit kann man unter WINDOWS auf einem PC den AC1 und andere DDR-PC emulieren. Diesen Emulator kann man auf der offiziellen Internetseite des AC-1, gestaltet von Johann Spannekrebs: ac1-info.de) herunterladen. Dort wird alles erklärt.

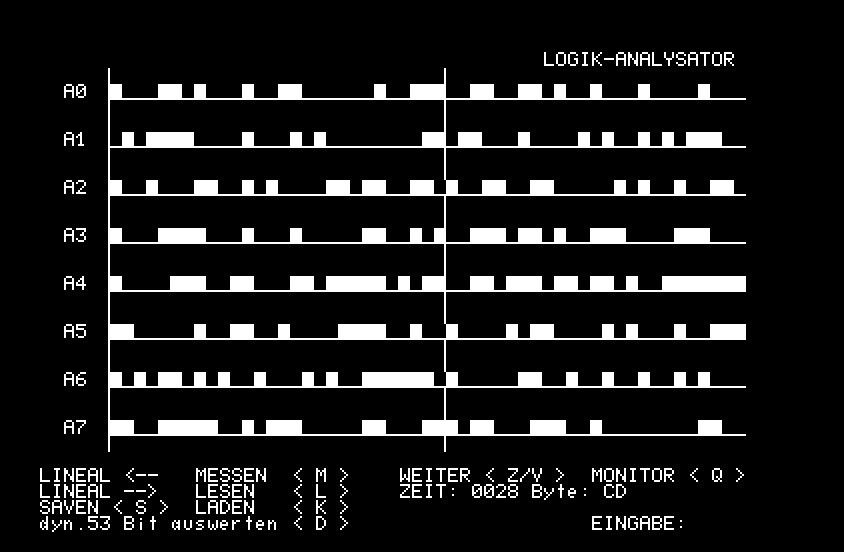

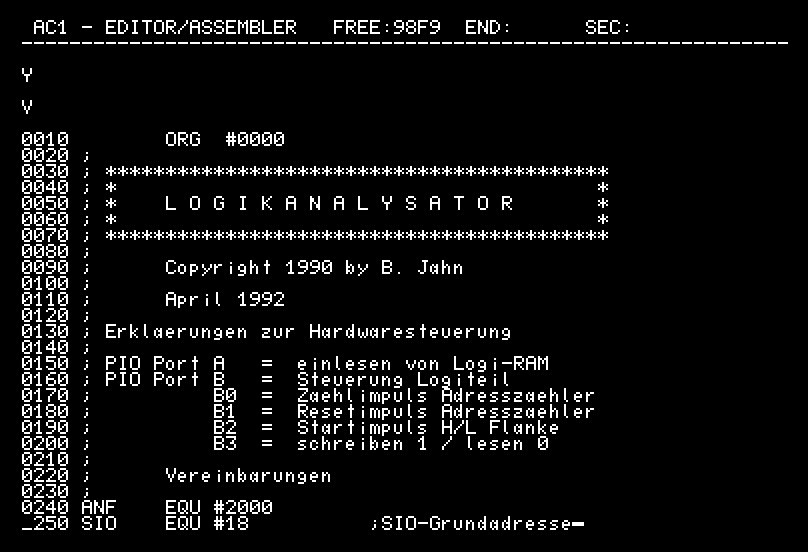

BS-Foto Logikanalysator BS-Foto Edas4
Bildschirmfoto Logikanalysator Bidschirmfoto Beginn EDAS4 Quelldatei

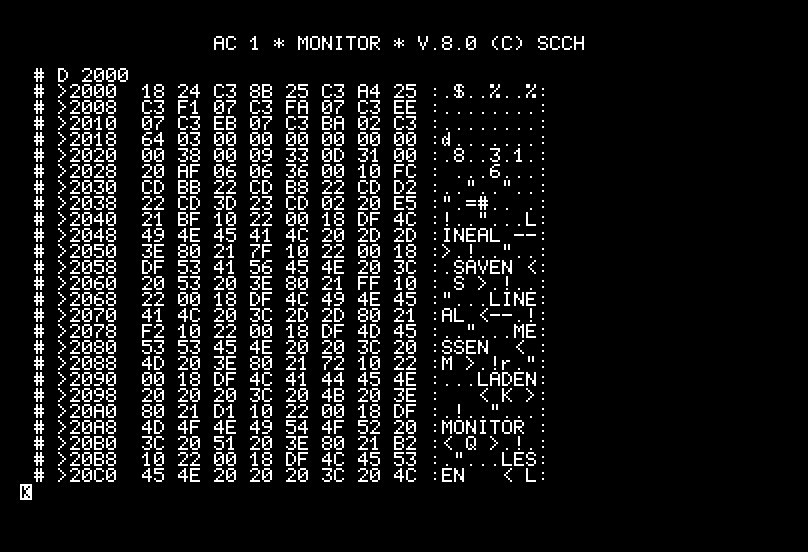

Hexdump floppy-lw.jpg
Bidschirmfoto MC-Logikanalysator Vom Preisgeld Funkamateur Kreativwettbewerb gekauft - 3,5"-Diskettenlaufwerk

zum herunterladen


Datei KByte Inhalt
logik-bsfoto-g.pdf 267 Bildschirmfoto Logikanalysator
logik-beitrag-fa-2-92.pdf 10300 Beitrag Funkamateur 2/1992 (Erstbeitrag)
logik-beitrag-fa-8-92.pdf 2800 Beitrag Funkamateur 8/1992, Erweiterung Software Messwertspeicherung bzw. nachträglicher Einlesung mittels Kassettentonband
logik-hexdump-2000-25bf.pdf 23 Hexdump Maschinencode für AC1 Adressbereich 2000H - 25BFH, Start: J 2000 oder Kennzahl: 3
logik-edas4-quelle.pdf 14760 Quelle für AC1 EDAS4
logik-symbol-tabl.pdf 190 Symboltabelle AC1 U880 Assembler Anhang zur Quelle für AC1 EDAS4
logik-mc-2000-25bf.bin 1,5 Maschinenprogramm für den AC1-Emulator JKCEMU
logik-q-4000-98ff.bin 23 Maschinenprogramm EDAS4 mit Quelle für den AC1-Emulator JKCEMU
logik-txt-28-01-1990.bin 8,7 Originaltext vom 28.01.1990 für Funkamateur Kreativwettbewerb, erarbeitet mit TPG für den AC1, mit Emulator JKCEMU laden auf 3000H
logik-txt-28-01-1990.pdf 91 Originaltext für Funkamateur Kreativwettbewerb vom 28.01.1990 mit Word nachbearbeitet
