TTL-Generator und Frequenzähler

 Geschichte:

Entstanden nach 1990. Ich kam nach der Auflösung unserer Firma nicht mehr an meinen geliebten Messpark. Ergo - ein Amateur gibt nicht auf, er schafft Lösungen. Ein TTL-Generator im Bereich von 1Hz - 20KHz war geplant. Die Bauelemente waren alle vorhanden, bis auf einen kleinen leistungfähigen Trafo, passendem Kühlkörper für den Spannungsregler und ein Gehäuse. Alles fand ich bei Conrad Elektronik Berlin - dort hatten wir nach der Wende ja auch Zugang. Es sollte kein "hochgenauer" Generator/Frequenzzähler werden. Nein - einfach nur ein kleines handliches Gerät mit dem ich Schaltungen testen und prüfen konnte. Dabei habe ich auf eine kontinuierliche Frequenzanzeige verzichtet - der Zähler wird immer wieder zurückgesetzt, damit beginnt der Zählvorgang von neuem. Der kleine Kumpel muß schon was tun für sein Geld und für den Betrachter ist es nicht so langweilig.
Bei einem hochgenauen Frequenzzähler stand oftmals sehr lange das gleiche Meßergebnis im Display. Das führte manchmal zu schweißtreibenden Aktionen - Meßobjekt kaputt, Speichermodus am Zähler aktiviert ...usw.
Aber hier sehe ich sofort - da ist leben drin.
Und wie gut das alles nach über 30 Jahren noch funktioniert sieht man an den Oszilografenfotos - entstanden 17.1.2021.
Und ganz zum Schluß den Oszilograf nannten wir "Graf Oszi" - also dem Ding mit Ehrfurcht begegnen, denn man kann damit tolle Ergebnisse erziehlen und auch wahnsinnig viele machen. Denn der Spruch:"Wer viel mißt, mißt Mist" trifft nicht nur für die HF-Technik, sondern generell zu.

Aber immer daran denken -

"Und ist die Arbeit uns gelungen - bestimmt verträgt Sie Änderungen" !!!

Ansicht TTL-Generator ttl-gen_innenleben.jpg
Ansicht TTL-Generator Innenansicht TTL-Generator
Schaltung TTL-Generator ttl-gen-bb13.jpg
Schaltbild TTL-Generator mit internem internem Frequenzzäler und auch externem TTL-Zähleingang (umschaltbar) Grundidee: Generator aus Bastlerbeutel 13 RFT VEB Halbleiterwerk Frankfurt/Oder
DL192D D121D
Ansicht DL192 Vor- Rückwärts- Dezimalzähler Ansicht D121D Bipolarer Monostabiler Multivibrator-IC mit Schmitt-Trigger-Eingängen
D345D VQB71
BCD zu 7-Segment-Decoder-Treiber IC 7-Segment-Anzeige
DL00D DL014D
Ansicht DL00 4-NAND Logik-IC mit je 2 Eingängen Ansicht DL014D IC 6-Schmitt-Trigger-Inverter
OPV B611D MA7805
Operationsverstärker B611D das Herz des TTL-Generators Spannungsregler MA7805
ttl-gen-oszi-03.jpg ttl-gen-oszi-01.jpg
Foto Ozilografendarstellung 1:1 Foto Ozilografendarstellung ti/tp
ttl-gen-oszi-02.jpg prost.jpg

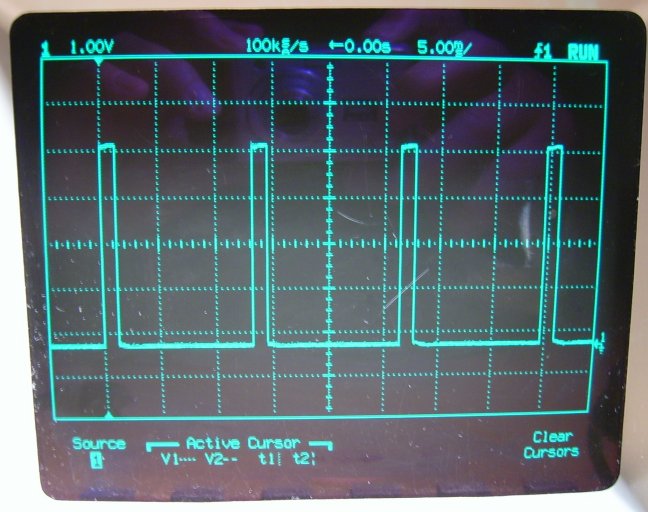

Foto Ozilografendarstellung tp/ti Ich habe fertig - zum Wohl !

zum herunterladen


Datei KByte Inhalt
ttl-gen-sp.pdf 1636 Schaltplan TTL-Generator 1Hz-215 Khz mit Frequenzanzeige und externen Zähleingang
ttl-gen-video.avi 196 Anzeige - Video TTL-Generator 1Hz-215 Khz mit Frequenzanzeige und externen Zähleingang
